今天广西顶博电力为大家分享一下国产广西顶博发电机组制造核心部件喷油泵-国产I号喷油泵。如图所示，为四缸柴油机I号喷油泵的总体构造图。由分泵、油量控制机构、传动机构和泵体四部分组成。

分泵：在柱塞上部的圆柱面上铣有45°的左向斜槽，槽中钻有小孔，与柱塞中心的小孔相通。柱塞中部有一浅的小环槽，可储存少量柴油，以润滑柱塞与柱塞套筒之间的摩擦面。柱塞套筒上有两个在同一高度上的小孔，靠近斜槽一边的为回油孔，另一边为进油孔。在塞套筒装入泵体后，为了保证这两个油孔的正确位置，同时，为防止柱塞套筒在工作时发生转动，在柱塞套筒上部铣有小槽，并且用定位螺钉加以定位。柱塞套筒的上部为出油阀偶件（出油阀和出油阀座）和出油阀紧座。出油阀座与柱塞套筒上端面之间的密封是靠加工精度来保证的，并借出油阀紧座通过铜垫圈将出油阀座压紧在柱塞套筒上。出油阀紧座的拧紧力矩为50～70N·m，过大可能压碎垫圈。

   I号喷油泵的分泵构造图

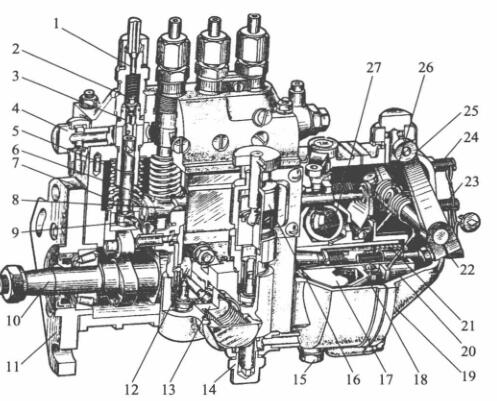

1-超高压软管线接头; 2-很油阀; 3-很油阀块; 4,14-进油螺母; 5-套简; 6-液压泵泵; 7-液压泵泵气压缩大弹簧; 8-油门撑杆;  9-上下调正臂; 10-轴承轴; 11-一定接盘; 12-输油管线管线泵偏轴轮; 13-输油管线管线泵; 15-放油螺塞; 16-手助力泵;  17-控制盘; 18-从动盘; 19-罩壳; 20-滑套; 21-较准气压缩大弹簧; 22-剩余油调正螺母; 23-怠速急停开关螺母; 24-高急停开关螺母; 25-可控硅调压器手柄; 26-可控硅调压器气压缩大弹簧; 27-飞球

滚轮体总成：它由滚轮体、滚轮及调整垫块等组成。滚轮内套装有滚轮衬套，它们之间可相对转动，而滚轮衬套也可在滚轮轴上转动，这样就使各零件磨损较均匀，提高了使用寿命。滚轮体装在喷油泵下体的垂直孔内，滚轮体一侧开有轴向长孔，定位螺钉尾部伸入此孔中，既可防止滚轮体工作时转动，又不致妨碍其上下运动。

油量控制机构：国产I、Ⅱ、Ⅲ号系列泵都采用拨叉式油量控制机构。对于四缸喷油泵，则在同一供油拉杆上，用螺钉固紧有四个调节叉，各分泵柱塞尾端的调节臂球头，分别放入相应调节叉的槽中，当供油拉杆移动时，使四个柱塞同时转动，从而改变了各缸的供油量。柴油工作时，供油拉杆由调速器自动控制，根据外界负荷的变化自动调节供油量。如果分泵供油不合适而需要调节，则可松开该调节叉的锁紧螺钉，使调节叉在供油拉杆上移动一定距离即可。

传动机构：主要由驱动齿轮、凸轮轴和滚轮体等组成。驱动齿轮由曲轴通过情齿轮带动。传动机构的主要功用是推动柱塞向上运动，而柱塞下行则是靠柱塞弹簧的弹力。凸轮轴上的偏心轮用于驱动输油泵。凸轮轴另一端固定有调速器的驱动盘，通过它将动力传给调速器。凸轮轴的两端由锥形滚柱轴承支承。通过一端装于轴承内圈一侧的调整垫片可调整凸轮轴的轴向间隙。调整时，要求凸轮轴转动灵活而最大间隙不超过0.15mm滚轮体的构造如图所示。

  滚轴体总程的重要效用是确认真空泵现在慢慢时段的精确性性，这对于多缸柴油发动机机衡量，还在确认各缸真空泵时段的共同性。起确认使用的局部是滚轴下端到变动水泥垫块上平行面的高宽比H。当喷真空泵轴承轴轮齿与曲轴轮齿相比较位址一定程度时，H越大，齿轮泵关机进油孔的时段越晚，真空泵现在慢慢时段也越晚。反正，H越小，真空泵现在慢慢时段越延缓。因要基于设计的和测试定下为宜的滚轴体业务高宽比H，以确认真空泵现在慢慢时段的精确性性。

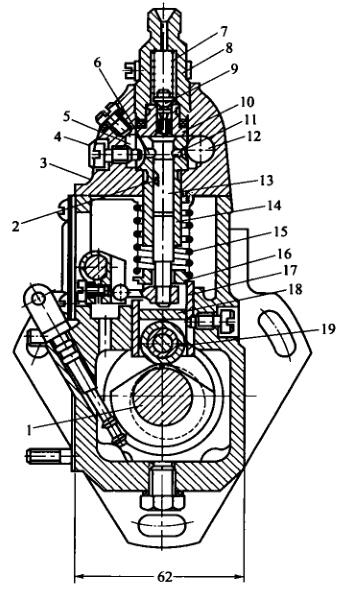

1-凸轮机构轴; 2-液压泵斜槽; 3-泵盖; 4-市场定位内六角螺丝; 5-回油道; 6-回油孔; 7-皮肤冒油阀扭簧; 8-皮肤冒油阀紧座;  9-皮肤冒油阀; 10-皮肤冒油阀球; 11-进油孔; 12-进油道; 13-液压泵; 14-液压泵套简;  15一液压泵扭簧; 16-扭簧座; 17-挺柱体:; 18-保护层垫块; 19-压轮

  谈谈多缸机，各分泵的H值应问题。调节垫件在喷助力泵出厂设置时均已调好，不行直接对换。垫件是用防腐蚀文件制作成相结行热办理以升高硬度标准，于是用中不宜磨花。如长期限用后磨花较多，可换面用。

  喷高压汽助力泵泵体分横竖两个部分，喷高压汽助力泵上体用在装有注塞泵偶件及很油阀偶件，私处用在装有凸轮机构轴、滚轴体和输高压汽助力泵等。泵体前侧核心区开了检视窗孔，是为了检验和校准提供的剩余油量。底端有检视液压油面的检视孔。喷高压汽助力泵上体含有1条油道，与各注塞泵套筒很多的圆形油槽连通。圆形油槽则与注塞泵套筒上的进、回油孔连通。由输高压汽助力泵供来的高压油经过进进气软管管金属接头渗入油道中。油道中的重油密度机压力差由装在回进气软管管金属接头内的回油阀控制，一规范要求增加在5～10kPa标准内。汽压过低，在注塞泵下行速度时，重油密度机不许更快经过进油孔渗入注塞泵上侧油腔。当剩余油量异常而使汽压身高时，多出的重油密度机会顶开回油阀流进去重油密度机细滤器中。
